Esquemas monitores Spirit Fire y Only Play

[Pedro Rodrigo]

Hola a todos, estoy restaurando dos arcades, una Only Play de Joctronic y una Spirit Fire de Rumatic, ambas con problemas de video.

He intentado buscar por Internet esquemas o manuales de los monitores de dichas máquinas pero no he tenido éxito.

Los chasis parecen diseños propios de ambos fabricantes no son los clásicos Hantarex.

Agradecería si alguno tiene o sabe de donde descargar manuales o esquemas de dichos monitores.

Gracias anticipadas

[City Game - Víctor]

Hola,

Me temo que, al menos yo, no dispongo de ningún manual ni información de esos chasis. Quizá alguien más del foro sepa algo y pueda responder (si aún queda alguien... gracias Pedro por publicar algo )

En cualquier caso, siempre se pueden intentar reparar haciendo "ingeniería inversa". ¿Qué les ocurre concretamente a los chasis, o qué síntomas presentan?

Gracias, saludos.

[Pedro Rodrigo]

Hola Víctor, gracias por responder

La intención es recuperarlos con o sin manuales, pero claro siempre ayuda tener los esquemas, por eso empiezo por ahí. Además me gusta (siempre que es posible) guardar la documentación original dentro de la máquina tanto para preservarla como para facilitar el trabajo a quien venga detrás.

Uno de los monitores cada vez se ve más oscuro, hasta que no lleva un buen rato encendido no hay forma de ver casi nada.

El otro directamente tiene una parte del circuito bastante tostada, incluso con resistencias quemadas.

Podría ponerme a revisar condensadores en uno y sustituir partes quemadas en otro. Quizá alguno eche a andar, pero así se aprende poco. Disfruto mas estudiando antes los circuitos.

Un saludo

[City Game - Víctor]

Hola de nuevo, perdón por estar tardando en responder... ¿Algún avance?

Este es el único manual que he encontrado sobre la Only Play, pero no es específico del monitor: https://media.recreativas.org/manuales/ ... manual.pdf

En el manual pone que el fabricante admitía que en la máquina se pusiera cualquier monitor arcade (que existía un cableado "universal" y "adaptadores"...), por lo que en realidad podría ser cualquiera... En la página web del fabricante pone que usaban fuentes propias, eso sí.

De la otra máquina de Rumatic, nada, lo siento.

[Pedro Rodrigo]

Hola de nuevo Victor, ese manual ya lo conocía, pero gracias de todas formas por el enlace.

Estoy fuera de viaje y no he podido profundizar en las averías. La Onlyplay está en marcha sólo con algunos ajustes, pero le hace falta un buen repaso. Ahora tiene más brillo, aunque se ven interferencias brillantes como de barrido. A ver cuando puedo meterme en serio.

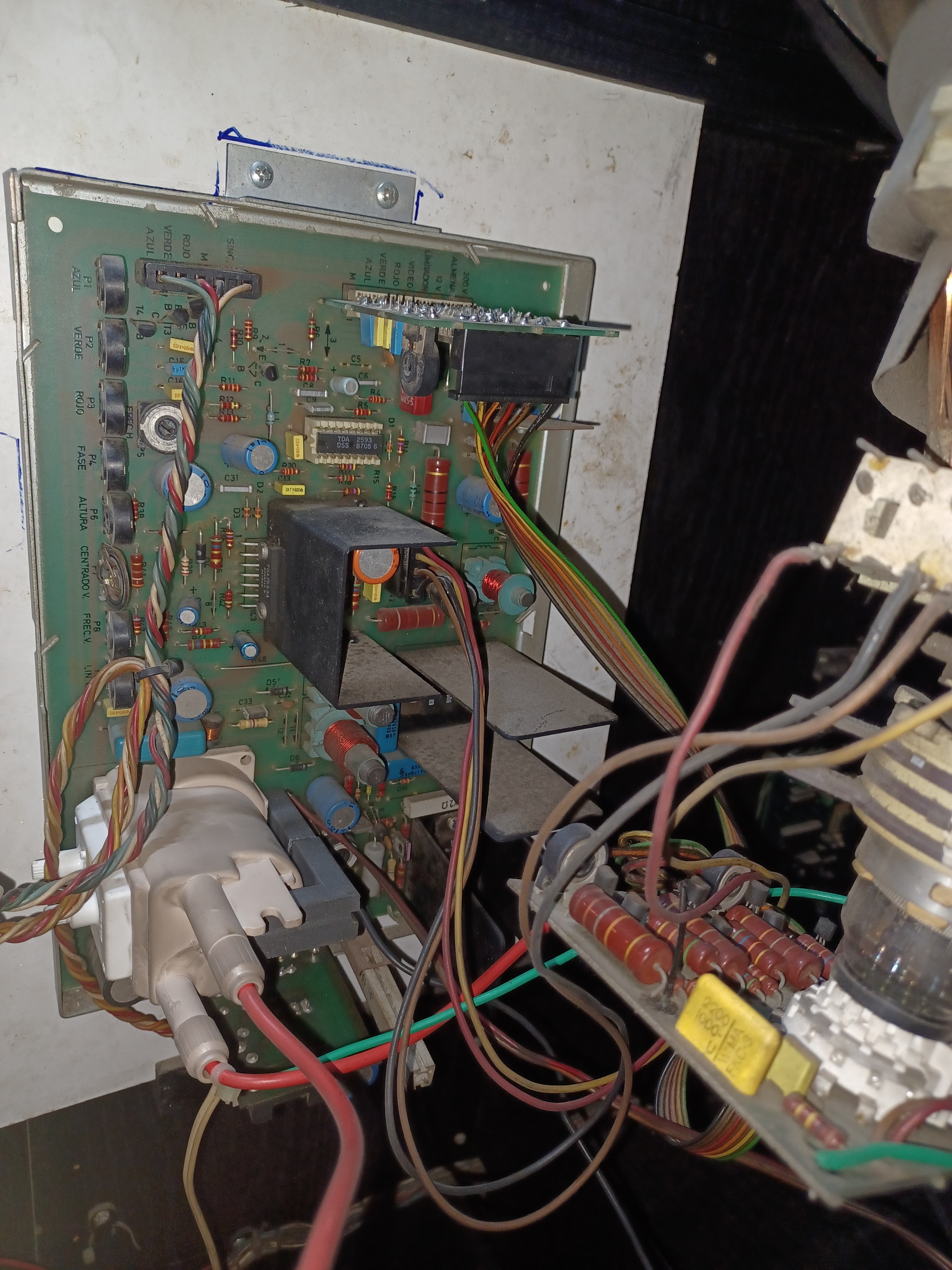

El chasis es curioso. Tiene la serigrafia en español y un par de plaquitas pinchadas (una para el degauss y otra que parece tener relación con los colores).

Dejo una foto. Y efectivamente la fuente tiene pinta de ser propietaria.

Le he mandado un correo al fabricante a ver si hay suerte, aunque lo veo difícil.
